Escada Helicoidal: Guia de Design, Medidas e NBR | Aldo Ramos
abr
As medidas de uma escada helicoidal nascem de três números: a altura entre os pisos, o diâmetro disponível e o ângulo entre os degraus. Com eles, define-se quantos degraus a escada terá, quanto ela gira e se o piso na linha de percurso garante uma subida confortável.
Em resumo: o espelho segue a faixa de 16 a 18 cm das normas; o piso, em forma de leque, é verificado na linha de percurso; e o diâmetro é definido pelo conforto e pelo espaço. A helicoidal difere da caracol pela estrutura curva contínua e pelos degraus mais generosos.
Neste artigo
01A diferença
Helicoidal ou caracol

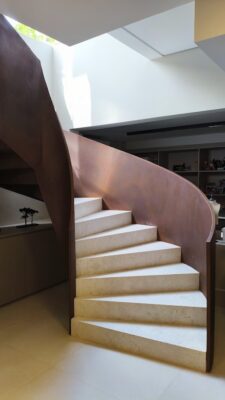

A escada caracol gira em torno de uma coluna central, onde os degraus se apoiam. É a solução mais compacta. A helicoidal tem estrutura curva contínua, que pode deixar o centro livre, e costuma oferecer degraus mais largos e um percurso mais suave.
Compare helicoidal e caracol em detalhe
02Os números
Os números que definem a escada
| Altura entre pisos | Define o número de degraus, com espelho entre 16 e 18 cm. |
|---|---|
| Diâmetro | Define o espaço ocupado e o piso disponível em cada raio. |
| Ângulo entre degraus | Define quanto a escada gira a cada degrau e, somado, o giro total. |
| Linha de percurso | A faixa onde o piso é verificado pela Regra de Blondel. |
| Altura livre | A distância entre cada degrau e o que está acima, para que ninguém bata a cabeça. |
03O cálculo
Um exemplo de cálculo
Degraus
Altura de 2,90 m com espelho de cerca de 17 cm: 2,90 ÷ 0,17 = 17 degraus de 17,1 cm.
Piso
Pela Regra de Blondel, 63 menos 2 × 17,1 = 28,8 cm, medidos na linha de percurso.
Giro
Com degraus a cada 22,5 graus, 17 degraus somam pouco mais de uma volta completa.
Para ter 28,8 cm de piso com degraus a cada 22,5 graus, a linha de percurso precisa estar a cerca de 73 cm do centro. A partir daí, o desenho define a largura do degrau e o diâmetro total. É um exemplo ilustrativo: cada projeto parte das medidas reais do espaço.
04A linha de percurso
Onde se mede o conforto
Na helicoidal, o degrau tem forma de leque: estreito junto ao centro e largo na borda externa. Por isso, a proporção entre espelho e piso não é verificada no centro nem na borda, mas na linha de percurso, a faixa por onde a pessoa de fato caminha.
Veja as medidas de degrau pelas normas
05Materiais e normas
Materiais e normas

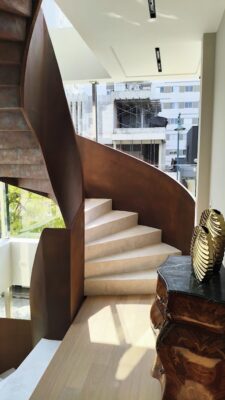

A estrutura é feita em aço carbono, com pintura na cor do projeto, ou em aço inox. Os degraus podem ser de aço, madeira, granito ou vidro laminado, e o guarda-corpo, de vidro curvo, chapa ou barras.
As medidas de degrau seguem referências como a ABNT NBR 9050 e a ABNT NBR 9077, conforme o uso, e o guarda-corpo segue a ABNT NBR 14718.
Conheça a escada helicoidal sob medida
06Perguntas frequentes
Sobre medidas da escada helicoidal
Quais as medidas de uma escada helicoidal?
Dependem da altura entre os pisos, do diâmetro disponível e do ângulo entre os degraus. O espelho segue a faixa de 16 a 18 cm das normas, e o piso é verificado na linha de percurso, por onde a pessoa caminha.
Qual o diâmetro de uma escada helicoidal?
Não há um diâmetro único: ele é definido pelo conforto desejado na linha de percurso e pelo espaço disponível. Quanto maior o diâmetro, mais generoso o piso e mais confortável a subida.
Qual a diferença entre escada helicoidal e caracol?
A caracol gira em torno de uma coluna central, onde os degraus se apoiam, e é a mais compacta. A helicoidal tem estrutura curva contínua, pode ter vão livre no centro e costuma oferecer degraus mais generosos.
Como se mede o degrau de uma escada helicoidal?
Como o degrau tem forma de leque, mais estreito junto ao centro e mais largo na borda, a relação entre espelho e piso é verificada na linha de percurso, e não no centro nem na borda.
Quantos degraus tem uma escada helicoidal?
Depende da altura entre os pisos. Com 2,90 m e espelho de cerca de 17 cm, são 17 degraus, distribuídos ao longo do giro definido no projeto.
Que normas se aplicam à escada helicoidal?
As medidas de degrau seguem referências como a ABNT NBR 9050 e a ABNT NBR 9077, conforme o uso, e o guarda-corpo segue a ABNT NBR 14718.
07Seu projeto
Antes do orçamento,
o projeto certo.
O que é uma escada helicoidal?
É uma escada que gira continuamente em torno de um eixo, sem patamares intermediários. O eixo pode ser uma coluna central ou apenas a geometria da hélice, quando a própria estrutura curva sustenta os degraus.
De que material é feita uma escada helicoidal?
A estrutura costuma ser em aço carbono pintado, inox ou aço corten. Os degraus podem ser em chapa de aço, madeira, pedra ou vidro laminado, e o guarda-corpo em vidro laminado, barras ou chapa perfurada.
Escada helicoidal é cara?
Cada helicoidal é desenhada e fabricada para um espaço, por isso não existe valor de tabela. O valor depende do diâmetro, da altura, dos materiais e da complexidade, e é definido depois da leitura do espaço.
Sem projeto definido, não existe orçamento sério. Existe um palpite que muda na obra. O primeiro passo é o Diagnóstico Técnico: medimos o espaço real, definimos a solução e só então calculamos a fabricação. Envie a altura entre os pisos, o espaço disponível ou a planta, e estudamos o diâmetro e o giro da sua escada helicoidal.
